BWED摆线针轮减速机

产品机号:

BW、BWD、XW、XWD和BWE、BWED、XWE、XWED(双极)

BW、BWD机号有:B09、B0、B1、B2、B3、B4、B5、B6、B7、B8、B9、

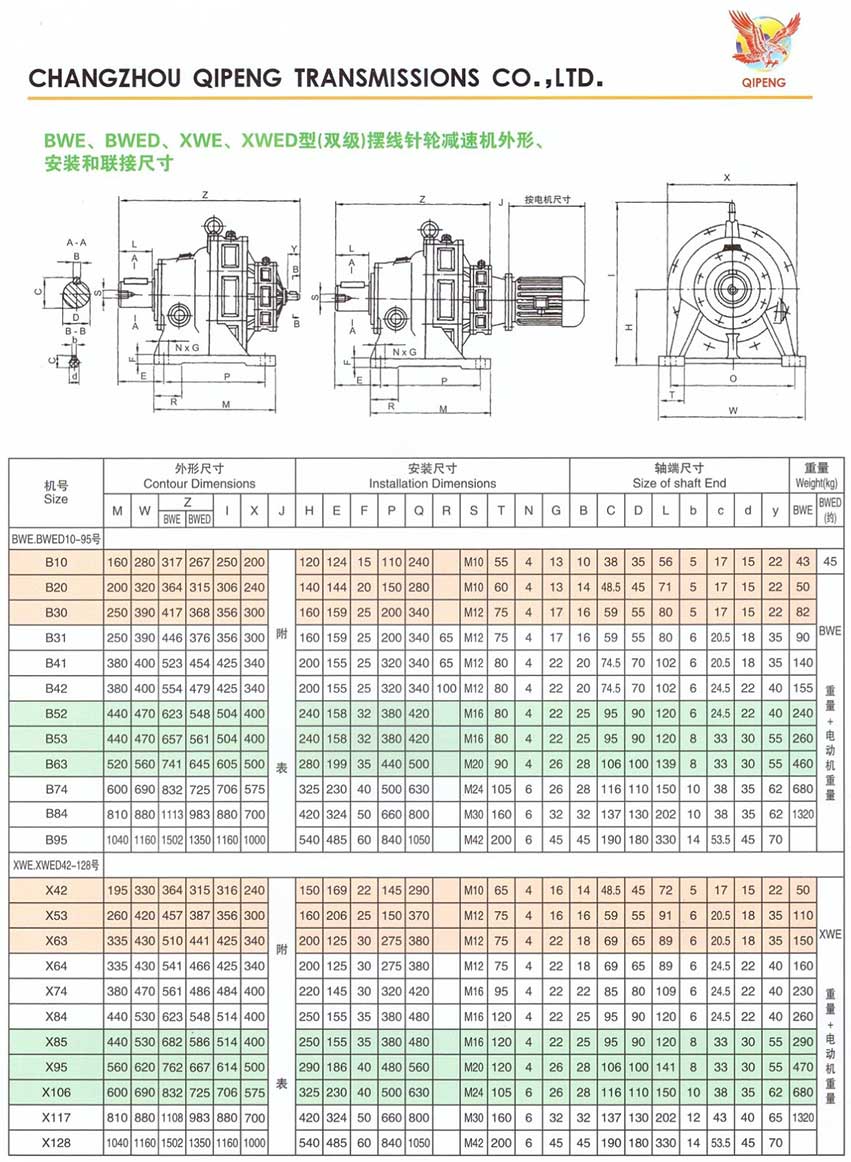

BWE、BWED机号有:B10、B20、B30、、B31、B41、B42、B52、B53、B63、B74、B84、B95

XW、XWD机号有:X1、X2、X3、X4、X5、X6、X7、X8、X9、X10、X11、X12

XWE、XWED机号有:X42、X53、X63、X64、X74、X84、X85、X95、X106、X117、X128

型号表示方法:

示范1 单级双轴型 BW3 -35

说明:B:系列摆线针轮减速机,W:脚板式卧装,3:机号,35:传动比

示范2 双级与电机直联型 BLEY41-17X11-2.2

说明:B:系列摆线针轮减速机,L:法兰式立装,E:双级,Y:专用电机直联型,41:机号低速级4,高速级1,

17X11:传动比低速级17,高速级11,2.2:输入功率2.2KW

结构原理:

行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套

上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的 滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机 构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

主要特点:

一、高速比和高效率

高级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。

二、结构紧凑体积小

由于采用了行星传动原理,输入轴与输入轴在同一轴心上,所以结构紧凑,体积小。

三、运转平稳噪声低

摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声限制在最小程度。

四、使用可靠、寿命长

因主要零件采用轴承钢,经淬火处理(HRC58-62)获得高强度,并且部门传动接触采用了滚动摩擦,所以经久耐用寿命长。

设计合理,维修方便,容易分解安装,最小零件个数以及简单的润滑,使摆线针轮减速机深受用户的信赖。
