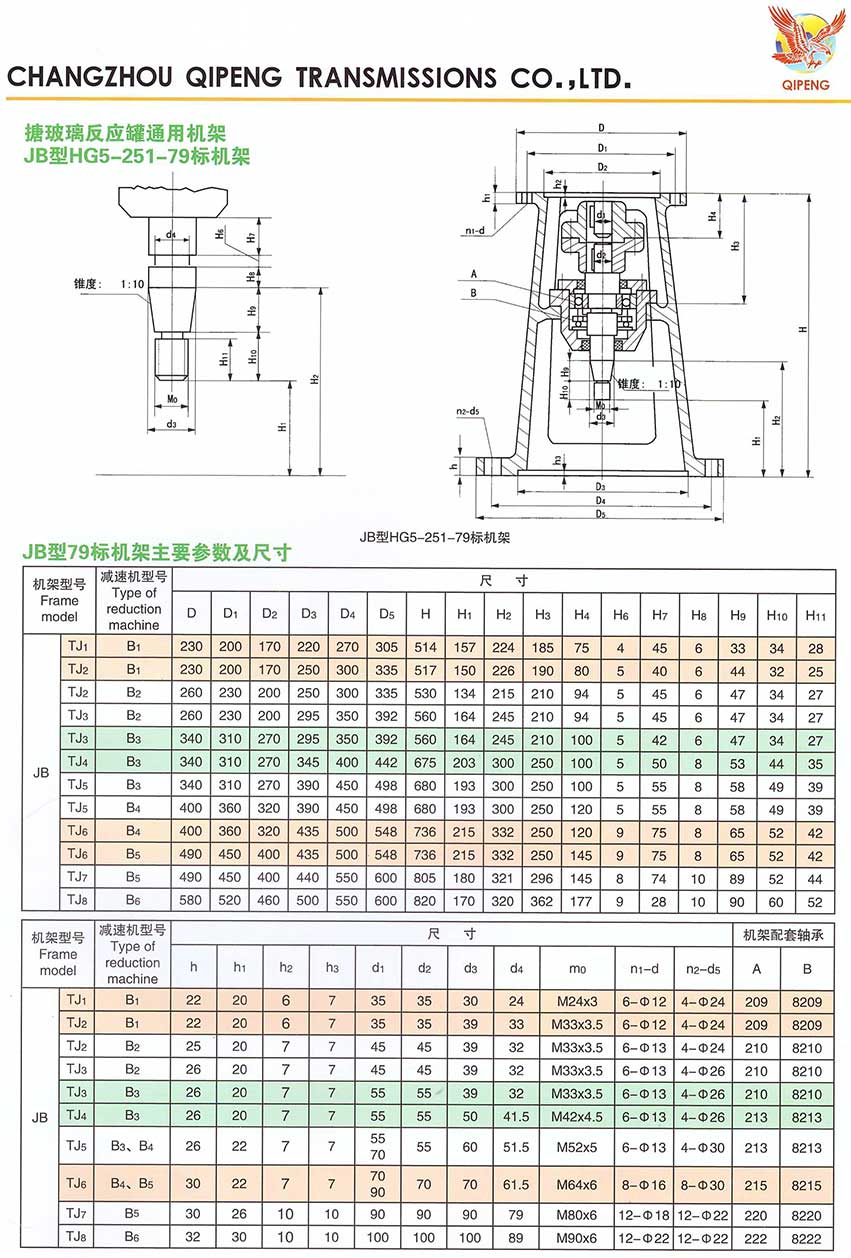

JB型79机架

机架的选用原则

1,机架的选用:原则上是根据减速机输出轴径的大小来确定机架型号,只要接口形式及安装尺寸符合,减速机的输出轴大小在一定范围内可以对机架号上下浮动。若选用减速机的安装尺寸与机架不符,在一定范围内我公司也可以对机架 上法兰进行调整与减速机联接,满足用户要求。

2、无支点机架:机架本身无轴的支承点,搅拌轴是以减速机输出轴的两个支撑轴承为受力点,可用于传递小功率,不受或只受较小轴向负荷、搅拌不太强烈的搅拌装置。搅拌轴与减速机的联接必须用刚性联轴器。特别是以JQ型夹壳联轴器为最佳。

3、单支点机架:具备下列条件之一者,选用单支点 机架。

A: 搅拌容器置底轴承作为一个受力支撑点。

B:轴导封本体设有轴承(包括刚性衬套),作为一个受力支点。

C:搅拌容器内,轴中部设有导向轴承作为受力支点。

4、双支点机架:不宜于选用无支点,单支点机架时,应选用双支点机架。选用的双支点机架下支点轴承结构采用带紧定套的锥孔调有心滚珠轴承以便于安装维修,搅拌轴与减速机之间的联接必须用HL型弹性柱销联轴器。
